国家标准:nb/t 10330-welcome网站

文章出处 : 相关标准 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2024-09-21

《电动汽车用直流接触器》是2019年12月27日实施的一项中国国家标准。该标准规定了对电动汽车用直流接触器的技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求，适用于额定电压不超过1500v的电动汽车用直流接触器。

一、范围：
本标准规定了电动汽车用直流接触器的范围、术语、特性、产品资料、正常的使用和安装条件、结构和性能要求以及试验程序。

本标准适用于主触头用来接入额定电压不超过直流1 500 v的电动汽车用直流接触器，在电动汽车高压电气系统起接通与分断电路的作用。

二、试验项目：
冲击试验、振动试验、温度循环试验、温度快速变化试验、温湿度试验、盐雾试验等。

三、试验设备：
恒温恒湿试验箱、温度冲击试验箱、盐雾试验机、振动试验机等。

四、文档获取：
添加微信：15322932685 获取

《nb/t 10330-2019 电动汽车用直流接触器》标准(图1)

五、试验程序（部分）：

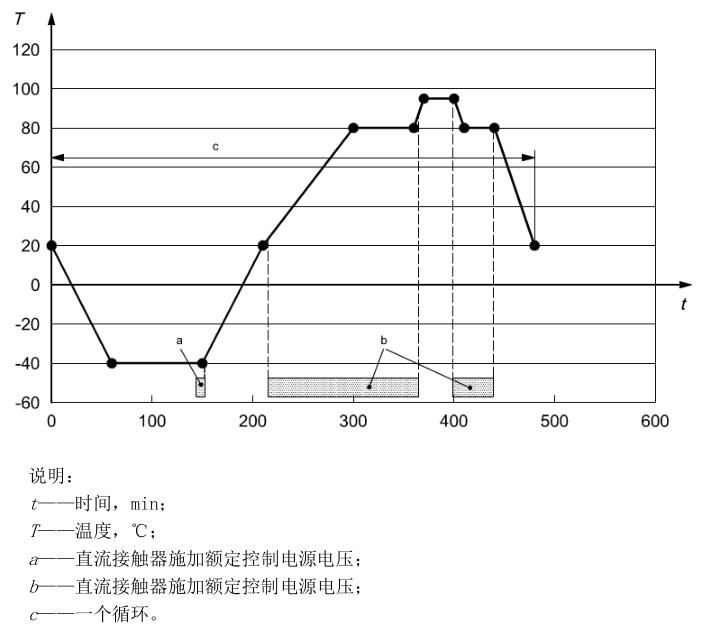

温度循环试验：
直流接触器按gb/t 2423.22进行规定变化率的温度循环试验，按照图7和表11规定进行30个循环。
在整个装置达到tn后使dut通电运行，用尽可能短的时间检查装置的功能，试样dut的附加通电运行在循环的第210 min和第410 min间进行。温度变化范围应符合表11，试验包括热浸透温度，见图8和表12。

试验过程中直流接触器不允许出现损坏，功能状态应达到a级。

《nb/t 10330-2019 电动汽车用直流接触器》标准(图2)

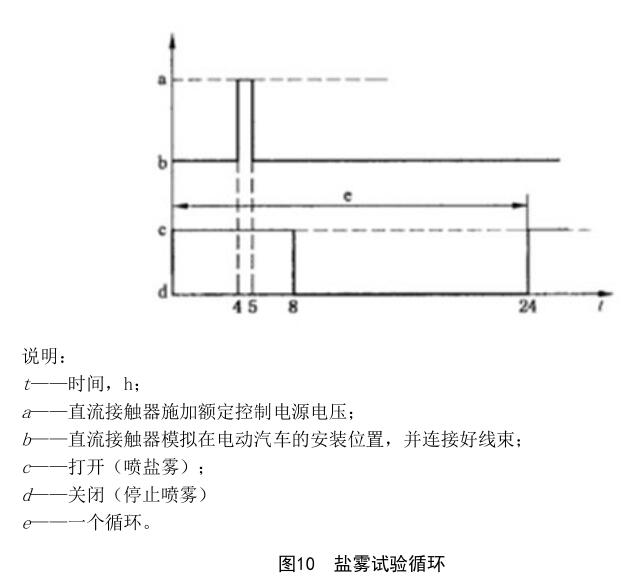

盐雾试验：
直流接触器按gb/t 2423.17试验ka并按图11所示循环进行。一个循环持续24 h。对试样dut喷雾8 h，然后休息16 h，在一个循环的第4小时和第5小时之间通电运行dut，共进行6个循环。

试验过程中直流接触器不允许出现损坏，功能状态应达到a级。

《nb/t 10330-2019 电动汽车用直流接触器》标准(图3)
