热真空环境模拟试验舱的安装要求-welcome网站

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2024-10-24

热真空环境模拟试验舱主要由加热、制冷、真空三大模块组成，但是结构并不简单，而且试验舱组件多，安装要求高。下面结合“环仪仪器”的hy0v系列热真空环境模拟试验舱的安装案例，给大家介绍一下安装要点。

热真空环境模拟试验舱的安装要求：

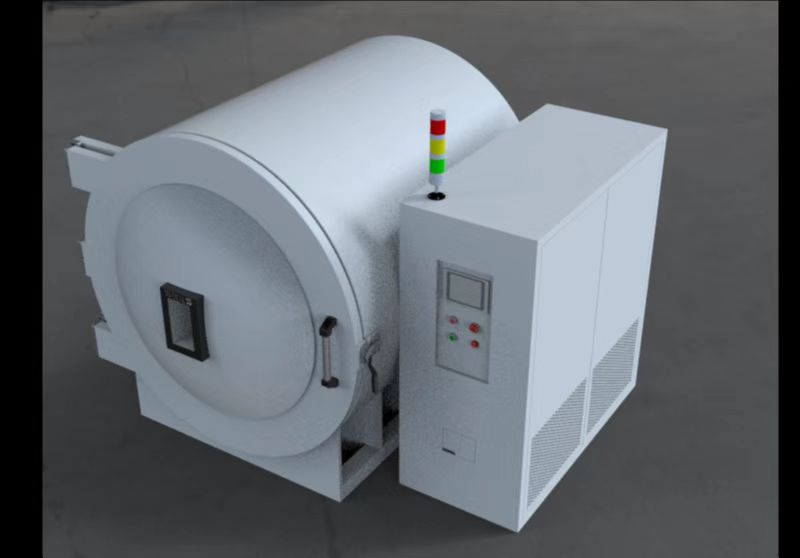

安装案例介绍：环仪仪器 hyov系列热真空试验箱

热真空环境模拟试验舱的安装要求(图1)

一、红外加热器安装要求

1.在真空室中红外加热器可以利用悬挂或支承机构进行安装，悬挂和支承机构不得使用高放气量和含污染物质的材料;

2.悬挂和支承机构与真空室间应采取隔热措施;

3.红外加热器及其悬挂、支承机构不得与组件接触;

4.红外加热器的各加热区与组件的各区应相对应;

5.红外加热器的电缆接线应按要求连接，各加热回路与真空室应绝缘良好,用25ov兆欧表检查,绝缘电阻要求大于100mω。

热真空环境模拟试验舱的安装要求(图2)

二、组件安装要求

1.组件在热真空模拟室内安装应与实际工作状态接近;

2.组件安装方式不应改变其热边界条件和试验设备的状态;

3.安装用的悬挂、支撑和固定装置不得使用高放气量和含污染物质的材料，并要尽可能减少热沉和组件之间的遮挡。

此外，在安装热真空模拟试验舱前，需要结合安装场地的要求来安装，对于场地的要求，大家可以咨询“环仪仪器”相关技术人员。
